電動汽車水泵氣密性檢測儀-防水密封檢測設備
一、電動汽車水泵氣密檢測的目的。
發動機水泵其作用是強制冷卻水在冷卻系統中循環流動，以提高發動機的冷卻效率。如果水泵漏水，將直接關系到發動機的工作效能，嚴重時可能導致發動機燒缸墊甚至發動機損壞事故的發生。
氣密性檢測儀泄漏測試即密封性試驗的目的，在于以最經濟的手段解決某一特定的問題，為此，一方面要確定適當?shù)拿芊庑灾笜?biāo)，另一方面選擇最適合的檢測方式。
氣密性檢測是保證產品質量，生產安全的重要工序，在生產制造過程中已得到廣泛的認可，且應用領域越來越廣，氣密性檢測從以前的汽車制造業各大總成逐步發展到汽車零部件大部分產品。常見氣密性測試方法如下。
水浸法或表面泡沫噴涂法（目測方式）
給被測物充氣后將被測物進入某種液體（水為最常見）中或是將肥皂水涂抹于被測物上，操作人員根據目測液體中的氣泡或肥皂泡來判斷被測物是否存在泄漏。這種方法主要取決于操作人員的判斷，其優點主直觀和相對可靠，但它很難定量地測出被測物的具體泄漏量。同時測試環境及操作者自身的狀態對檢測結果也有很大影響。用這種檢查方法后必須對被測物進行清潔、干燥及防銹處理等直接影響測試結果。
直壓式氣密性檢測方式
給被測物充氣后用壓力表、U型管或壓力傳感器直接測量被測物內部的壓力變化，進而推算出被測物的泄漏量。其優點在于測試系統的結構簡單，然而當測試環境復雜（如溫度影響等），精度要求高且泄漏量很小，或?yàn)楣?jié)省時間提高效率時，這種檢測方式對壓力表或壓力傳感器的精度要求相當高，使得這種檢測方式成本相當高，甚至難于實現。
差壓氣密性檢測方式（比較方式）
向被測物內充入一定壓力的壓縮空氣，保持一定時間，通過壓力傳感器檢測壓力的變化，將這種變化與標準樣件（密封性完好合格）在同樣工況條件下的壓力值進行比較，以判斷被測物是否存在泄漏。通過檢漏儀器根據壓力的變化定量地檢測出被測物的氣密性檢測是否合格。該方法因具有可執行性好、更易辨別密封性、不損傷污染工件、測試過程易于實現自動化等優點，逐步得到普遍的應用。

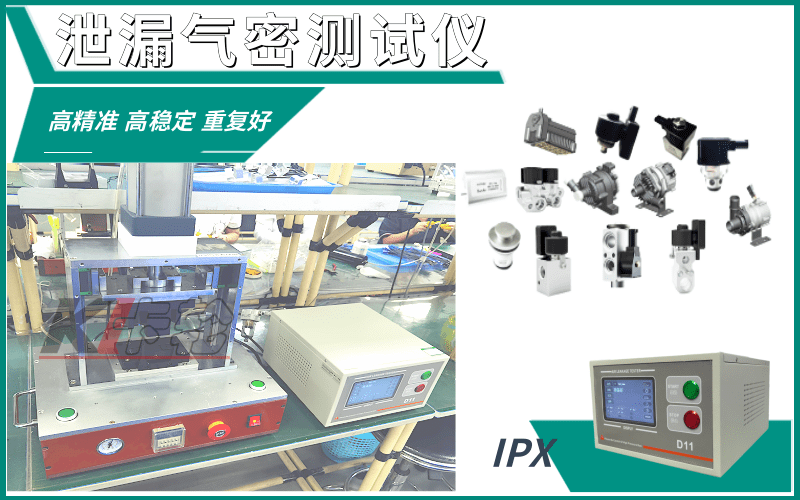

三、卡輪 D11氣密性檢測儀測試原理及應用
卡輪 D11氣密性檢測儀是用于生產線上進行氣密性泄漏檢測儀器，：先對兩工件充入一定壓力的氣體，等壓力穩定后再測量?jī)晒ぜg的壓力差，這兩個工件分別為無泄漏的標準件和被測工件，這個微壓差變化是由安裝在工件之間的壓差傳感器進行測量的。
以一臺卡輪 D11氣密性檢測儀為核心，配備一些機械單元、氣動單元和電控系統組成一臺水泵氣密性專用檢測裝置，在生產線中負責完成水泵總成的氣密性測試工作。該裝置主要由卡輪 D11氣密性檢測儀、密封夾具、旋轉單元、汽缸及電磁閥系統、PLC控制系統五部分組成。可通過手動和自動兩種操作方式完成對水泵的氣密性檢測全過程。
（1）手動檢測：放入工件→壓緊→封堵1→封堵2→底缸封堵→電機上升→ D11氣密性檢測儀啟動→測試完成→電機關→電機下降→底缸退回→封堵2退→封堵1退→放松→取出工件。
（2）自動檢測：將操作旋鈕置于“自動”→雙手按下啟動按鈕→夾具開始工作（汽缸壓下→側氣缸和下汽缸封堵到位→后封堵到位）→儀器啟動→自動測試→合格后打標頭自動達標，合格指示燈亮，汽缸復位（不合格時，不合格指示燈亮，按復位按鈕汽缸才能復位）
卡輪 D11氣密性檢測儀自動測試在一個循環中具體包括儀器啟動、工件充氣、壓力平衡、測試工件、工件排氣、結束循環六個主要過程。該氣密性檢測儀操作簡單，無需專門培訓，在設定其有關參數以后，用戶只須按運行鍵便可自動得到檢測數據及合格、不合格指示。
四、電動汽車水泵氣密性檢測的步驟：
準備檢測設備：準備氣密性檢測設備，包括氣源、壓力表、氣密性檢測儀等。
充氣：向水泵內充入一定量的氣體，一般使用純凈干燥的壓縮空氣。
檢測密封性能：通過觀察壓力表的壓力變化，判斷水泵的密封性能是否合格。如果壓力保持穩定或者緩慢下降，說明水泵的密封性能良好；如果壓力迅速下降或者壓力無法保持穩定，說明水泵存在泄漏現象。
調整和修復：如果檢測到水泵存在泄漏現象，需要進一步檢查泄漏的位置和原因，并進行調整和修復。
記錄數據：記錄每次檢測的數據，包括檢測時間、壓力變化等，以便后續分析和評估。
