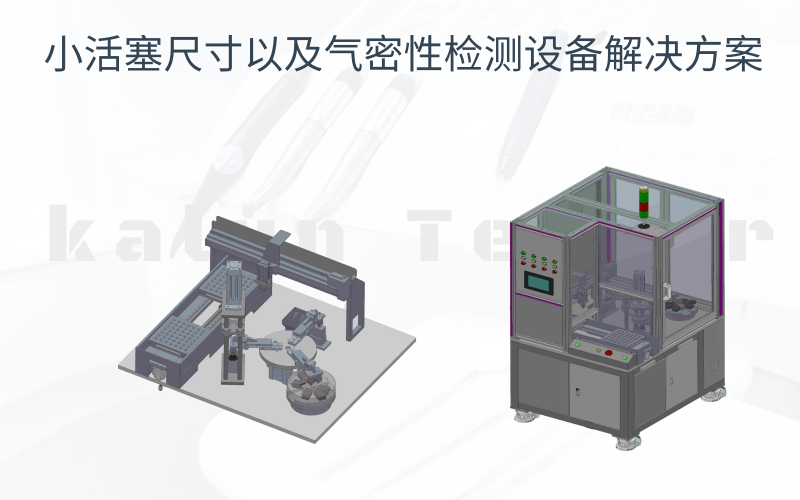

ABS活塞氣密性檢測設備解決方案
1. 設備用途：
對小活塞產品進行密封性能檢測和尺寸檢測，并且做出聲光報警。
2. 功能簡介：
2.1測試臺主要功能簡介：
2.1.1采用美國進口原裝ALICAT流量計，基恩士外徑傳感器，及自制夾具進行組裝；
2.1.2啟動后設備自動完成充氣、檢測、排氣，外徑尺寸檢測，結束后觸摸屏顯示檢測結果，測試系統給指示燈作出判定信號“合格”“不合格”；觸摸屏有自動保存測量數據功能，把所有測量的數據自動保存起來，用于數據存檔和打印，便于分析數據。
2.1.3檢測各環節時間及報警值可隨時修改；
2.1.4檢測氣壓：0-6.5bar(+/-0.35 Bar)
2.1.5檢測流量范圍：1-100sccm；
2.1.6外徑尺寸檢查范圍：1-25mm；
2.1.7 外徑檢測精度+-3um。
2.1.8機械手精度：50um；
2.1.9夾具封堵采用氣缸封堵方式，對工件進行自動封堵和檢測；
2.1.10采用氣密雙工位模式，外徑尺寸檢測采用單工位模式
2.1.11 設備不包含增壓泵，建議氣源供給壓力0.8MPa。
2.1.12 設備有以太網接口，可供外部電腦采集數據。
2.2檢測指標
2.2.1單件測試節拍：約20秒/件（含裝卡時間）
2.2.2測試標準：6.5+/-0.35 Bar的氣壓，最大泄漏率不超過50sccm。
2.2.3外徑尺寸檢測標準：Φ5.54±0.003（3個截面）
