新能源電機以及控制器氣密性檢測

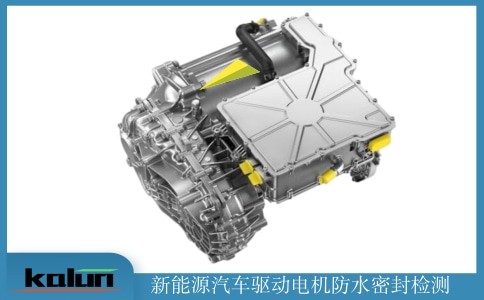

近年來新能源迅猛發展，新能源電機，電機控制器等作為電動汽車的核心部件，其密封性測試直接影響了整車的安全性，為提高密封防水性能，電機的外殼防護等級需滿足IP67的設計，才能保證其密封防水，不因進水導致短路事故，那么如何才能保證產品達到IP67的防護等級呢？在測試完成后，需經過包裝，運輸，卸載，整車裝配等一系列過程才能投入市場使用，期間可能存在磕碰變形，最終導致短路冒煙，甚至起火。因此電機，電機控制器等的密封測試非常重要。
使用氣密性測漏儀具有規律性強，可以做到數據追溯，一旦產品出現問題可以追溯到最開始出廠時的產品狀態或數據，主觀性很低，不依賴操作者等優點。
一. 測試方法分析：
1.差壓測試法：

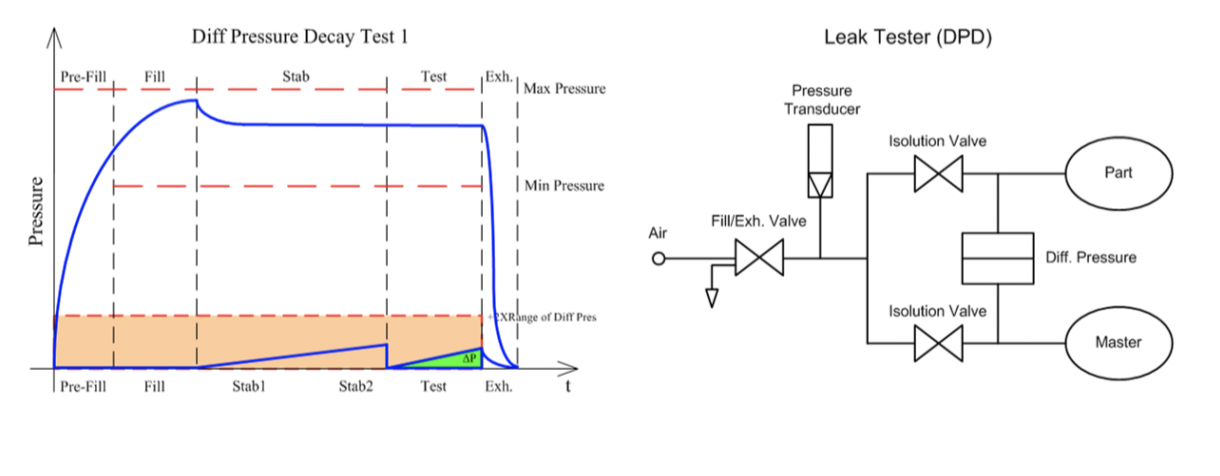

充氣時，圖中測試閥組打開，差壓傳感器兩端壓力一樣，穩壓開始時，測試閥組關閉，差壓傳感器右側壓力恒定，另一側由于連接到測試工件，產品端存在泄漏，左側壓力下降。差壓傳感器對比兩端的壓力，進而測試出微小泄漏。該方法目前是應用較多的測試方法。
特點:
1.測試壓力高（可達到50公斤）
2.測試信號分辨率高并與壓力的高低無關
3.通過在測試系統中使用一個標準工件作為參考件，對狀態不穩定的工件進行泄露測試
壓差法測試原理是在測試回路中增加了更高精度的壓差傳感器，眾所周知，傳感器的精度是和傳感器量程有關系的。壓差法檢測方法引入的壓差傳感器量程較小，一般為+-2kpa或者+-500pa，檢測靈敏度提高到0.1pa,適合于產品微小泄漏的檢測。壓差法在實際應用中可以將參考口和測試口分別接參考容積和被測工件，在一定程度上抵消了產品受溫度影響引起的壓力波動誤差，提高了測試結果穩定性。
2.流量測試法：

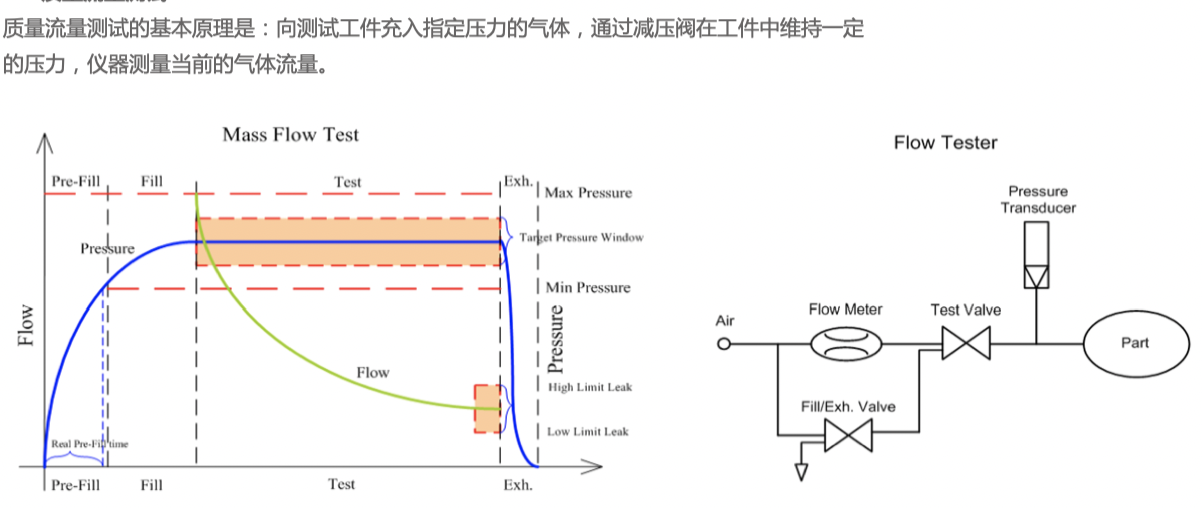

上圖為質量流量法測試測試的原理和解析，質量流量法測試是利用質量流量傳感器之間測試流量值，而壓差法是測試壓力變化（多少Pa）后通過伯努利方程換算到對應的泄漏量值。相較于于壓差法，質量流量法有以下一些優點：
1.測試信號與被測容積的大小以及測試壓力的高低無關
2.適合測試工件容積較大但允許泄漏值較小的工件
3.大氣壓力和溫度對測量結果的影響較小，測量信號直接對應標準狀態下的泄漏率。無需通過壓力測量， 通過換算得出泄漏率.
4.添加快充后，可以縮短測試時間
5.由于對比件和測試件處在同一環境下，受環境影響較小

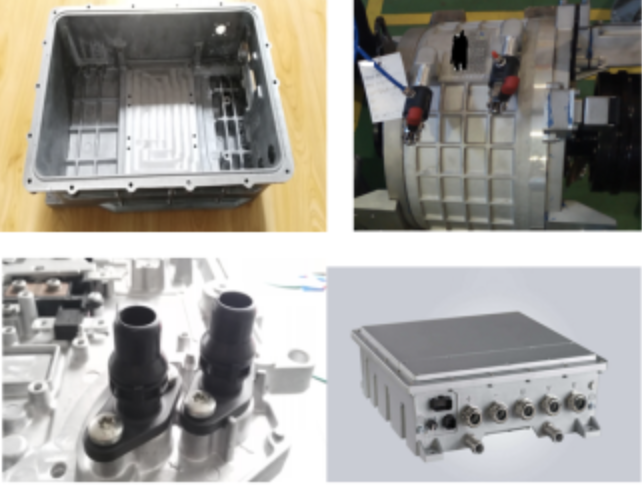

新能源電機和控制器的密封測試通常分為冷卻水道測試和總成測試，水道測試壓力一般為2-3bar，充氣20S，平衡40S，泄漏值≦4ml/min。而有的客戶會將泄露要求定的很高，在0.5ml/min或者更小，這樣的就需要用到氦檢測試設備才可以滿足此項要求。而總成的測試要求會根據客戶的要求不同來進行定義。比如我們給國內的一家做電機的客戶，他們使用的測試壓力是負壓-20Kpa，但國內較多的廠家較多的采用正壓的測試壓力。而對于泄露量或壓降值每家也會有所不同。
在我們進行氣密性測試時，需要對電機或控制器的接插件進行密封處理，對于接插件的的密封，由于目前大多數客戶的測試還是半自動的狀態，所以很多客戶還是選擇使用對接線端子手工打膠密封的方式來封堵，相信后續隨著自動化要求的提高，很多客戶也會選擇使用自動化的氣控封堵方案。而對于水道的封堵通常使用快速封堵頭方案，可以實現快速封堵，提高生產效率。
