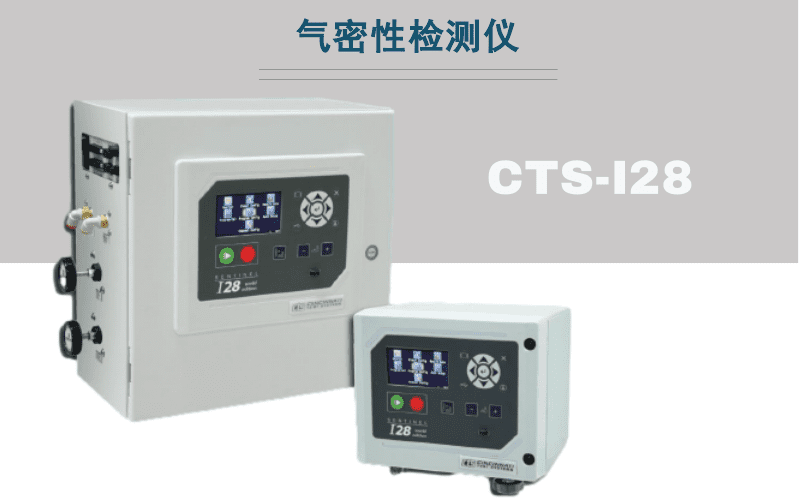

CTSI28;Sentinel I28是目前市場上最先進的一款多功能泄漏測試儀器。I28的標準化的閥板模塊有高達40,000,000次的使用壽命，再配上一款新式的高精度壓力傳感器，從而減少了測試周期且改善了精度和重復性。

一.CTSI28測漏儀測試類型：

壓力衰減或質量流量測試要求的多種測試配置

正壓/真空衰減-壓力變化

正壓/真空衰減-帶證書的質量流量漏孔

正壓/真空衰減-壓力變化/時間

阻塞測試(真空或正壓測試)

質量流量直接流量讀數(僅壓力測試)

質量流量持續直接流量讀數(僅壓力測試)

質量流量用帶證書的質量流量漏孔(僅壓力測試)

定容積測試(僅壓力測試

二、CTSI28測漏儀標準測試壓力范圍

標準壓力傳感器,閥組和調壓閥范圍:

-14.5, -2, -0.1 to 4”HG, 0.5, 2, 30, 100, 200, 400, 500或電子壓力調節閥(PSIG)

可選小容積測試閥組

可選最大到100psig的高流量閥及閥組允許在大工件上以相較于普通閥組的5倍速更快充氣及排氣來減少周期時間

可選小容積(0.07cc)閥組

絕對壓力傳感器精確度為滿量程

六點壓力校準

數據分辨率0.00001 psi/ 和scc/m.

可選多點校準的電子壓力調節閥

先進的產品功能

壁掛式配置12” 寬x 9.25” 高x 8.75” 深

強大的32位處理器和24位A/D轉換器

彩色LCD 12 行480 x 272 顯示屏

XY 曲線圖(壓力, 壓力損失, 或流量)-英語,中文, 韓語, 西班牙語

指示燈條顯示測試狀態-合格/不合格/在測試中

RS232條形碼輸入并以字母數字的字符串形式與測試結果一起存儲

模塊化氣動及控制封裝

單測試通道

可選的測試參數

快速檢測

測試壓力水平補償(選擇開/關)

每個測試程序可調節的環境漂移糾正

存儲99個預編程的測試程序

測試程序選擇可以通過鍵盤,RS232,二進制輸入或者以太網

測試結果評估可選(不合格/合格/不合格等等)

測試結果輸出格式可配置

質量流量傳感器范圍

CTS將根據每個應用優化流量傳感器和流量范圍. 聯系我們的應用工程師選擇可用的質量流量傳感器.

可選擇的測試的測量單位

壓力

PSIG, PSIV, inH2O, cmH2O, mmH2O, kg/cm2, ATM, inHg, cmHg, mmHg, kPa,  Pa, MPa, Bar,  mBar, Torr

流量

Sccm, sccs,  scch,  slpm,  slps,  slph, scfm, scfs, scfh

時間

Sec, msec, min

測量單位可設置為整臺儀器用或單個測試程序用

自動設置, 自動校準, 自檢

自動設置, 驗證測試壓力并且在允許時間周期內為最有利的結果選擇最優的測試計時(US Patent #7,594,424 B2)

自動校準包含經認證的質量流量漏孔

在自動校準期間傳感器零點和量程自動被復位

“性能因數” 校準反饋確保精確的結果

允許校準程序手動編輯

自檢隔離測試儀器氣路來驗證一個“無泄漏”環境

強大的功能保證精確結果以及簡單的操作設置與故障排除

包含固件確認文件

夾具控制

12 輸入/12 輸出最多5個可編程的帶反饋的夾具動作

工具標記控制

夾具I/O外部連接

I/O 24 VDC – 可選I/O 線纜“Cable,CTS, A12-610(standardx2)”

測試數據存儲

最多5000條后進先出工件結果包括日期/時間/條形碼/測試結果

在測試數據中可選擇的工件序列

SPC數據跟蹤，保證工件可溯源

通過USB口擴展下載

電氣要求和連接

88-264 VAC, 47-63 Hz 或可選22-26 VDC

RS232(2)

Telnet(1)

Email 報警

條形碼(RS232)

短訊

可以用USB大容量存儲備份,還原和報告(格式FAT32, USB1.0,1.1,2.0)

為生產線連接用的?”Colder 接頭
