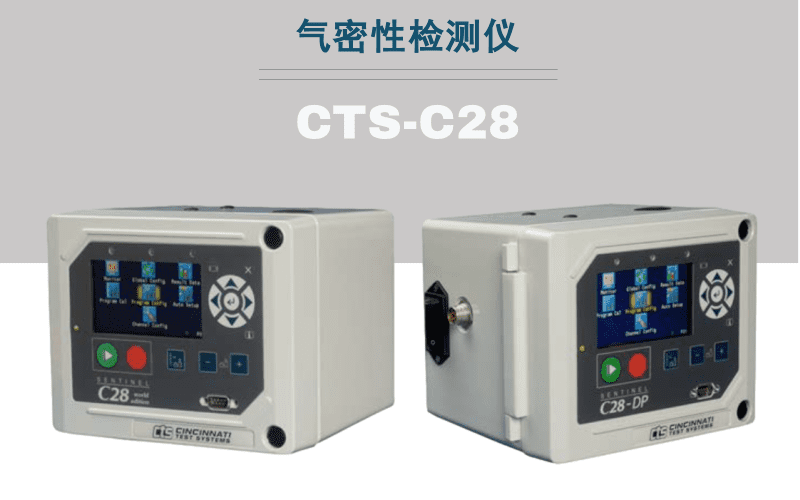

Sentinel C28WE 是辛辛那提測試系統有限公司最新增加入Sentinel泄漏檢測儀器家族的先進儀器.  CTS-C28WE 采用的測試算法過程基于先進的32位系統,這以更緊湊的形式給了它快速和可重復的結果.

一、 CTSC28WE分辨率；

數據分辨率0.00001 psi/ 和scc/m.

可選多點校準的電子壓力調節閥

二、 CTSC28WE測試類型選擇；

正壓或真空衰減測試要求的單一測試配置

正壓/真空衰減-壓力變化

正壓/真空衰減-帶證書的質量流量漏孔

正壓/真空衰減-壓力變化/時間

阻塞測試(真空或正壓測試)

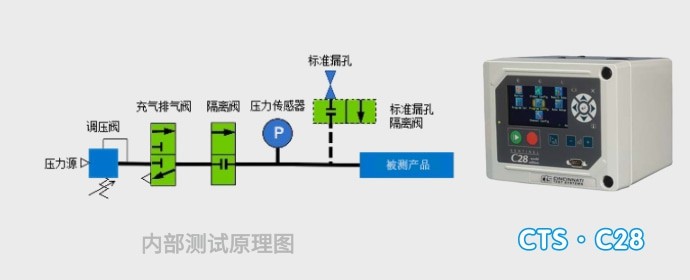

三、 CTSC28WE測試原理；

四、 CTSC28WE量程選擇

標準測試壓力范圍

標準壓力傳感器,閥組和調壓閥范圍:

-14.5, 2, 30, 100, 200, 或電子壓力調節閥(PSIG)

可選最大到100psig的高流量閥及閥組允許在大工件上以相較于普通閥組的5倍速更快充氣及排氣來減少周期時間

絕對壓力傳感器精確度為滿量程

兩點壓力校準

數據分辨率0.00001 psi/ 和scc/m.

可選多點校準的電子壓力調節閥

五、 CTSC28WE其他功能

先進的產品功能

壁掛式配置9” 寬x 6.5” 高x 7.25” 深

強大的32位處理器和24位A/D轉換器

彩色LCD 12 行480 x 272 顯示屏

條形圖顯示(壓力, 壓力損失, 或流量)-英語,中文, 韓語, 西班牙語

單獨的LED 測試狀態來顯示合格/不合格/在測試中

模塊化氣動及控制封裝

單測試通道

可選的測試參數

 快速檢測

 測試壓力水平補償

每個測試程序可調節的環境漂移糾正

可選擇的測試的測量單位

壓力

PSIG, PSIV, inH2O, cmH2O, mmH2O, kg/cm2, ATM, inHg, cmHg, mmHg, kPa, Pa, MPa, Bar, mBar, Torr

流量

Sccm, sccs, scch, slpm, slps, slph, scfm, scfs, scfh

時間

Sec, msec, min

測量單位可設置為整臺儀器用或單個測試程序

自動設置, 自動校準, 自檢

自動設置, 驗證測試壓力并且在允許時間周期內為最有利的結果選擇最優的測試計時(US Patent #7,594,424 B2)

自動校準包含經認證的質量流量漏孔

在自動校準期間傳感器零點和量程自動被復位

“性能因數” 校準反饋確保精確的結果

允許校準程序手動編輯

自檢隔離測試儀器氣路來驗證一個“無泄漏”環境

強大的功能保證精確結果以及簡單的操作設置與故障排除

包含固件確認文件

夾具控制

6 輸入/3 輸出- 1 個可編程的夾具動作–無反饋

夾具I/O內部連接

I/O 24 VDC – 可選I/O 線纜“Cable,CTS, P56-540”

測試數據存儲

最多5000條后進先出工件結果包括日期/時間/測試結果

SPC數據跟蹤，保證工件可溯源

電氣要求和連接

88-264 VAC, 47-63 Hz 或可選22-26 VDC

RS232(1)

Telnet(1)

USB大容量存儲裝置只能固件升級(格式FAT32, USB1.0,1.1,2.0)

為生產線連接用的?”Colder 接頭
