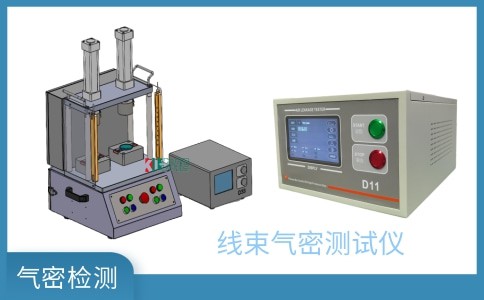

線束氣密測試儀-如何檢測線束治具設備方案
線束氣密測試儀的基本原理與結構；線束氣密測試儀精度如何選擇；線束氣密測試儀治具的非標定制；多工位線束氣密測試儀廠家。
做一個相對密封的空腔，把要做泄漏測試的產品放進去，然后經過氣密性檢測儀器將控制壓力精確的壓縮空氣輸入到空腔內，然后自動斷開充氣氣源，電磁閥準確控制規定時間的氣流平衡，再關斷起平衡作用的電磁閥(在平衡閥一端接有被試件，另一端接不泄漏的標準件)，氣密性檢測通過被試件與標準件同一氣路相連接的精密微差壓傳感器，在規定時間內測量出標準件與被試件的差壓值，再通過溫度補償而得到被試件的實際泄漏產生的壓力降，從而判斷試件是否泄漏。這就是氣密性檢測儀的差壓測試法。
線束產品防水要求較高，通常要求測試壓力達到50-100Kpa，泄漏上限不超過30-50pa。
檢測方法：采用直接測試方法，根據線束的結構，定制夾具和工裝。選擇設定好的程序，開始檢測。
程序參數：進氣壓力80Kpa，進氣時間5s，穩壓5s，測試時間5s，放氣時間2s。如果泄漏數值不超過30pa，說明該線束氣密性檢測通過，測試結果也會顯示OK。

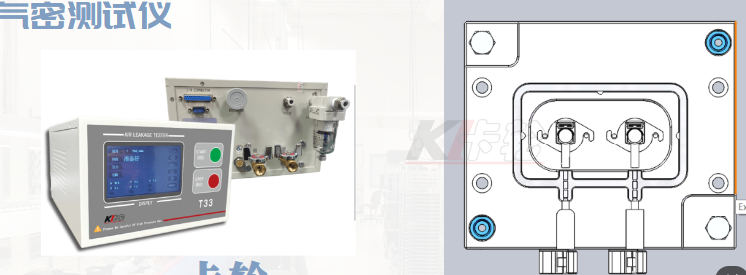

在檢測前，是要根據線束的特性來定制模具工裝。它可以將線束兩側的連接插頭卡入模具中，并且專門制作了一個凹槽，以便更好地將連接器（插頭）固定。上下模具閉合時可以更好地密封；將線束的兩端放入模具中，并與線束氣密性檢測設備連接。測試線束時，按下測試治具的開始按鈕。此時，上下模具開始合模，通過線束氣密性檢測設備將不含雜質的清潔氣體（通常為壓縮空氣）沖入到測試夾具空腔中。線束氣密性檢測設備的顯示屏將通過內部氣體飽和度進行檢查，判斷密封性是否符合要求并給出結果。
如果線束沒有密封并且發生漏氣，那么線束氣密性檢測設備中的泄漏值顯示數據將變得越來越大，并且壓力值將迅速下降。此時，可以確定線束有泄漏，線束氣密性檢測設備的測試結果也將顯示NG，這意味著氣密性測試結果是不合格的。如果被測線束沒有泄漏，充氣后工模具中的氣體將處于恒定狀態，線束氣密性檢測設備上顯示的壓力和泄漏值也穩定，線束空氣的測試結果是線束氣密性檢測設備顯示合格時，表示線束氣密性測試通過。如果要提升檢測效率，還可以制作多通道模具工裝，可以同時進行多條線束氣密性檢測。
