氣密儀如何標定體積的大小-標準漏孔校驗
問
答
測試過程中，當發現測試有異常的時候，無非要么儀器有問題，要么產品封堵有問題，就可以使用排除法。把儀器口封堵，測試儀器內部是否泄漏，如果儀器沒問題。那就確定是產品端有問題，這時候就可以用噴泡沫的方式排查。
問
答
市面上測漏儀品牌眾多，體積的標定，不同廠家的方法不同，都是基于氣密測試的公式來計算的，只要明白計算的方法，就可以大致算出體積。計算公式：LR sccm=60（V×?p）/（Patm×t）
計算體積，首先確認知道1.LR sccm（漏孔的數值）2.t測試產品的時間。
第一步：先用儀器測產品，測試10s，壓降?p=2pa
第二步：同樣條件下，插入漏孔(LR=2sccm) 壓降?p=100pa
那就可以大致算出體積：2sccm=60（Vx（100pa-2pa）/(100000paX10s)
代入公式就算出體積了。
問
答
氣密測試儀校驗工具標準漏孔的四大作用：
一、標準漏孔可以校驗出氣密性測試儀的靈敏度；
二、標準漏孔可以作為漏率精度的確認；
三、標準漏孔可測量出真空泵的抽速；
四、還可以校驗真空計等作用。
比如，測試的產品標準以sccm泄漏率判斷時，測試的時候，可以通過插入漏孔的方式，以漏孔的數據跟測試的數據對比。
問
高壓線束氣密性計算公式？
答

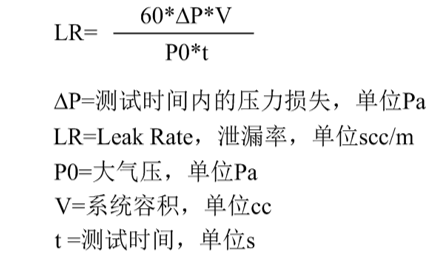

LR sccm=60（V×?p）/（Patm×t）
( 注：LR表示泄漏速率，LRsccm表示標準大氣壓下，25℃時氣體的泄漏速率)
Patm是大氣壓，t是測試時間（不是充氣，穩定時間）
V為體積(儀器內部體積+產品管路內腔體積）
?p是壓差數值
