氣密性檢測儀-氣密性測試儀-使用說明（ATEQ F620）
1.差壓式的測試原理：
做一個相對密封的空腔，把要做泄漏測試的產品放進去，然后經過氣密性檢測儀器將控制壓力精確的壓縮空氣輸入到空腔內，然后自動斷開充氣氣源，電磁閥準確控制規定時間的氣流平衡，再關斷起平衡作用的電磁閥(在平衡閥一端接有被試件，另一端接不泄漏的標準件)，氣密性檢測通過被試件與標準件同一氣路相連接的精密微差壓傳感器，在規定時間內測量出標準件與被試件的差壓值，再通過溫度補償而得到被試件的實際泄漏產生的壓力降，從而判斷試件是否泄漏。這就是ATEQ氣密性檢測儀的差壓測試法。
三、F620測試工件容積標定方法：（體積算法）
第一步：首先確認計算體積的功能是否打開

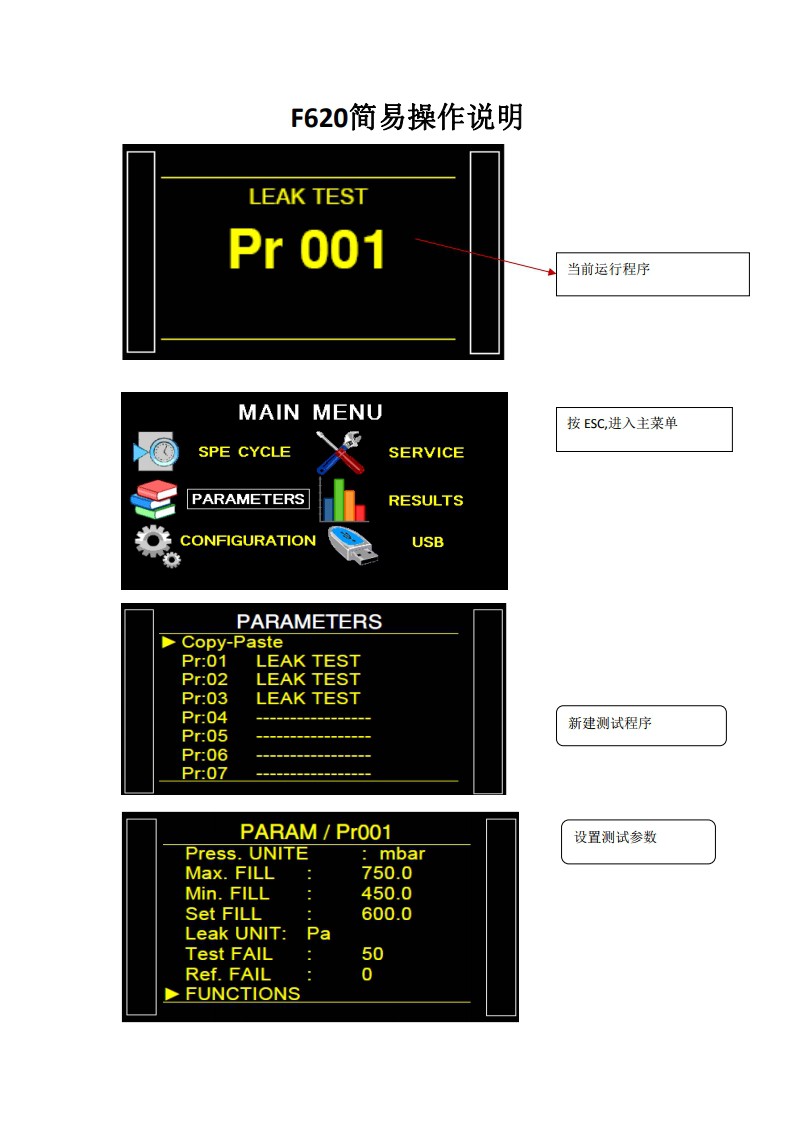

1. 按確認C鍵回到MAIN MENU 界面
2. 光標移動到PARAMETERS，按OK鍵進入
3. 選擇需要計算容積的程序進入，比如 Pro：1
3. 按方向鍵一直向下，找到LEAK UNIT，改成ml/min
4. 可以估設一個容積（推薦），也可以默認
5然后按C鍵返回至MAIN MENU
第二步：首先確認夾具是否能封住并且重復性是否OK.
(否則計算的容積無效，沒有意義)
1. 剛剛在第一次的時候已經估設了一個容積
2. 找一個零樣件產品
3. 用儀器重復3~10次檢測該零樣件產品
4. 測試數值要在合格標準的10%以內（越接近于零越好）
5. 該測試數值的重復性越好，體積計算越準確
第三步，計算體積
1. 在MAIN MENU 下找到SPE CYCLE, 按ok鍵進入
2. 光標移動到Volume Comp..，按OK鍵進入
3光標移動到LEAK RATE，按OK鍵，將光標移動到右邊
4輸入漏孔的值+第二步測試的零樣件數值，按OK鍵確認
5將光標向下移動到CONFIRM，按一次OK鍵
6此時界面回到主界面，但是屏幕上會顯示volume
7在面板上插上泄漏標準孔，啟動儀器，測試完畢時，按C，可以看到一個數值，此
數值即為容積的實際測量值，數值會自動保存在所運行的程序中測試完畢后，然后進
入測試程序可以看到體積已經計算完成。
四、F620密封組件使用方法（先大漏，再小漏）
F620密封組件使用方法，（行業稱：容積式測試，分壓式測試，先直壓后差壓測試）
密封零件模式是為密封部件設計的的泄漏測量方式。方案是密封部件在密封腔體內，往腔體內充氣，并測量腔體內的壓降。
填充容積:
外部容積 (V1) 被充氣到壓力 P1。
轉換:
先前填充內部體積（P1.V1）連通到腔體容積（V2）并獲得P2.V2。通過監測壓力變化，儀器能
夠檢測大泄漏。如果發生大泄漏，最終的壓力會比密封部件低。鑒于為P1 / P2 比的百分數的上下
限（最小值和最大值）被用于檢測大泄漏。
基于公式: P1.V1 = P2.V2
如果部件正在泄漏，最終體積將是更大的，
所以最終壓力會降低。
五、ATEQ F620如何校準？校準原理
①準備好一個完全不泄漏（或者泄漏值最?。┑暮细衿罚B接后， 進入測試界面
②選擇相應的程序測試后進行10 次測試，每次間隔至少在30 秒鐘，記錄下10 次的壓降，取其平均值；
③將平均值補償?shù)匠绦騾?shù)offset（數據偏移） 中；
④接上標準泄漏件后進行10次測試，每次間隔至少在30秒鐘，記錄下10次的壓降，取其平均值；
參考泄漏量的換算公式：
單位時間內的泄漏量與差壓之間的關系可以用下面公式計算
Q： 泄漏量[ml/min]
△P：壓差
Ve： 等效容積[ml]
T： 檢測時間[s]
檢漏儀使用標準大氣壓來進行這項計算。如果測試時的大氣壓是標準大氣壓，即1.013X105、氣溫是標準的20"C,即可以算出標準狀態下的單位時間內的泄漏量。
⑤將已知數值：Q： 泄漏量[ml/min]（標準泄漏件的泄漏量）、△P：壓差（接上標準泄漏件后10次測試的平均值）和T： 檢測時間[s]代入以上公式，可以計算出Ve： 等效容積[ml]
⑥將計算得到的Ve值填入程序中的體積值，測試方式選擇“流量”。連接按“測量” 進入測試界面，啟動測試，
測試結果如果比“標準泄漏件(1sccm)”的數值小，則將“體積值”調大 ↑。
測試結果如果比“標準泄漏件(1sccm)”的數值大，則將“體積值”調小 ↓
